KONTROL KELEMBABAN PADA KEBUN






  1. Tujuan [KEMBALI]

  • Dapat menggunakan Visual Designer proteus 8.9
  • Dapat membuat sebuah pengaplikasian rangkaian Kontrol Kelembaban Tanah pada Kebun

2. Alat dan Bahan [KEMBALI]

A. Alat

1. DC Voltmeter


2. Batterai
3. Power Supply


B. Bahan

1. Resistor

Spesifikasi resistor:

2. Transistor NPN

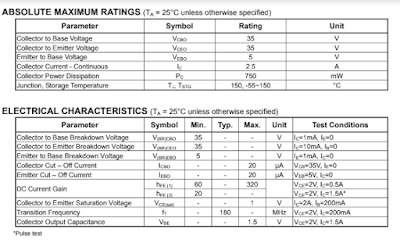

Spesifikasi Transistor NPN:

3. Relay

Spesifikasi tipe relay 5VDC:

Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
Jumlah pin: 5


4. Dioda



5. LED

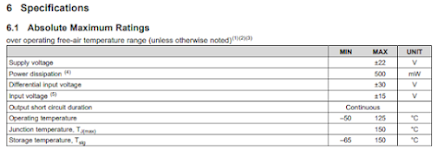

6. OP-Amp


7. Motor DC
Spesifikasi Motor DC:
8. Switch

9. Segmen Anoda

10. Potensio


11. Gerbang logika Not (74HC04)

12. Gerbang logika And (7408)

13. IC 74LS48


14. IC 74LS139
Spesifikasi:
  • Technology Family: LS
  • Rating: Catalog
  • Supply voltage: 4.75V to 5.5V
  • Frequency at nominal voltage: 35 MHz
  • Typical propagation delay: 21nS
  • Low power consumption: 32mW
  • Operating temperature: 0ºC to 70ºC
  • ESD protection
  • Balanced propagation delays
  • Designed specifically for high speed
  • IOL (Max): 8mA
  • IOH (Max): -0.4mA
  • Bits (#): 4
  • Channels (#): 2
  • Configuration: 2:4
  • Product type: Standard
15. IC 74HC147

16. IC 74151



17. Logicstate


18. IC 4555

19. Load Cell


20. Rain Sensor


21. Vibration sensor

Sensor-Getaran


22. Sensor LM35


Spesifikasi:
  • kalibrasi dalam satuan derajat celcius
  • linearitas +mV/º C
  • Akurasi 0,5 º C pada suhu ruang.
  • Range +2 º C – 150 º C.
  • Dioperasikan pada catu daya 4 V – 30 V.
  • Arus yang mengalir kurang dari 60 μA.


3. Dasar Teori [KEMBALI]


1. Vibration sensor

Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.

Sensor-Getaran



See the source image

Sensor getaran dibagi menjadi dua macam yaitu :

A. Kontak

Sensor ini disebut juga cassing measurement. Sensor yang digunakan adalah sensor seismic   transduser, yaitu sensor yang digunakan untuk mengukur kecepatan dan percepatan. Untuk mengukur kecepatan menggunakan velocity probe dan velomitor probe, sedangkan untuk mengukur percepatan menggunakan sensor acceleration probe.

a. Velocity probe

1) Pengertian

Ujung sensor ini akan bersentuhan langsung dengan benda yang akan diukur fibrasinya, sensor ini berfungsi untuk mengukur getaran dari suatu alat atau mesin menggunakan kecepatan sebagai parameternya.

Adapun konstruksinya adalah sbb :

  1. Massa
  2. Kumparan
  3. Pegas
  4. Magnet permanen
  5. Damper Connector
  6. Cassing velocity probe

2) Prinsip Kerja

Prinsip kerja velocity probe sesuai dengan hukum fisika yaitu apabila suatu konduktor/kumparan yang dikelilingi oleh medan magnet kemudian koduktor bergerak terhadap medan magnet atau medan magnet bergerak terhadap konduktor maka akan menimbulkan suatu tegangan induksi pada konduktor. Apabila transducer ini ditempatkan pada bagian mesin yang bergetar, maka tranduser inipun akan ikut bergetar, sehingga kumparan yang ada di dalamnya akan bergerak relatif terhadap medan magnet sehingga akan menghasilkan tegangan listrik pada ujung kawat kumparannya. Dengan mengolah sinyal listrik dan transdusernya, maka getaran dapat diukur.

b. Acceleration Probe

1) Pengertian

Termasuk sensor kontak yang berfungsi untuk mengukur getaran dengan mengukur kecepatan dari mesin tersebut

2) Prinsip kerja

Pada acceleration probe terdapat Case insulator yang berkontak langsung dengan mesin yang hendak diperiksa, Case Insulator ini berfungsi sebagai transmitter atau yang menstransmisikan getaran dari mesin menuju piezoelectric sehingga piezoelectric mengalami tekanan yang sebanding dengan getaran yang diterima dari mesin. Getaran mekanis yang menimbulkan gaya akan mengenai bahan piezoelectric tersebut sehingga bahan piezoelectric tersebut menghasilkan muatan listrik. Tetapi arus listrik yang dihasilkan oleh piezoelectric ini sangat kecil, sehingga diperlukan alat lain agar menghasilkan muatan  listrik yang standard. Karena muatan listrik yang ditimbulkan oleh piezoelectrik sangat kecil maka didalamnya dipasang rangkaian electronik/amplifier yang dapat membangkitkan muatan agar muatan listrik yang dihasilkan oleh bahan piezoelectric menjadi lebih besar. Besar muatan listrik yang dihasilkan oleh bahan piezo electric sebesar picocoulombs per g. Sedangkan besarnya sinyal yang dihasilkan setelah didalamnya dipasang penguat, mempunyai sensitivitas 50 mv per g.

3) Kelebihan

  • Ukuran sangat kecil dan ringan, sehingga cocok untuk dibawa kemana-mana dan bisa dibawa ke tempat kerja yang sempit
  • Sangat sensitive terhadap frekuensi tinggi, karena accelerator probe memiliki range frekuensi yang tinggi sebesar lebih dari 20 KHz
  • Dapat digunakan pada temperatur tinggi, yaitu sampai temperature kurang lebih 500 derajat C
  • Harganya lebih murah dibanding velocity dan displacement probe

B. Non – Kontak

Sensor non-kontak biasanya disebut Shaft Relative Measurement. Sensor yang digunakan adalah proximity probe ( Eddy current probe ). Untuk proxymity probe, yang diukur adalah perpindahannya. Untuk sensor non-kontak, probe dan mesin atau media tidak bersentuhan langsung. Untuk menggunakan sensor proximity probe ada beberapa syarat yang harus terpenuhi agar dapat menghasilkan pengukuran yang presisi, diantaranya adalah :

  • Roundness (kelingkaran) dari mesin yang akan diukur harus bagus untuk menghasilan bacaan yang bagus pula
  • Run out

 Spesifikasi sensor getar :



Simbol sensor getar :



2. Rain Sensor

Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Prinsip kerja dari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter. Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.


3. Sensor LM35
sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.


IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang. Jangka sensor mulai dari – 55°C sampai dengan 150°C, IC LM35 penggunaannya sangat mudah, difungsikan sebagai kontrol dari indicator tampilan catu daya terbelah. IC LM 35 dapat dialiri arus 60 μ A dari supplay sehingga panas yang ditimbulkan sendiri sangat rendah kurang dari 0 ° C di dalam suhu ruangan. Untuk mendeteksi suhu digunakan sebuah sensor suhu LM35 yang dapat dikalibrasikan langsung dalam C (celcius), LM35 ini difungsikan sebagai basic temperature sensor.

4.  Sensor Load Cell
Load cell dapat mengukur perubahan yang berpengaruh pada strain sebagi sinyal listrik, karena perubahan efektif terjadi pada beban hambatan kawat listrik
spesifikasi load cell sensor:

Jika tekanan pada sensor load cell berubah terkena beban, maka foil atau kawt strain gauge akan meregang dan resistansinya akan bertambah. Sedangkan, jika foil atau kawat strain gauge merapat, maka resistansinya akan berkurang. Pada umumnya berat beban maksimum sensor bermacam macam dari 1kg hingga 500 ton. sesuai dengan gambar dibawah



5. Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:


Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
V = (Vbat - Vled)
Rled = V / Ile
IB = (VBB - VBE) / RB

                                                                VCE = VCC - ICRC
                                                                        PD = VCE.IC

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Emitter-Stabilized Bias adalah rangkaian Fixed bias yang ditambahkan tahanan RE seperti gambar 12.



Gambar 12 Rangkaian Emitter-Stabilized Bias

sehingga tahanan RE kalau dilihat dari input untuk mencari arus IB adalah sebesar (β+1)RE.


 Pemberian bias
        Ada beberapa macam rangkaian pemberian bias, yaitu:
 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.


2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.



6. Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

Simbol dari resistor merupakan sebagai berikut :


Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

7. Op-Amp

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Karakteristik Op-Amp (Operational Amplifier)

Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

Konfigurasi Op-Amp (Closed loop and Open Loop)

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu

Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.

Bentuk dan Simbol IC Op-Amp

Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.


Pengertian Op-Amp (Operational Amplifier) dan Karakteristiknya




8. Dioda

Cara Kerja Dioda:

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

a. tanpa tegangan



Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.

b. kondisi forward bias



Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.

c. kondisi reverse bias



Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.


9. IC 74147

Merupakan encoder decimal to binary dengan 10 input dan 4 input







10. gerbang logika and (7408)

Gerbang AND atau disebut juga "AND GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang AND berikut.



Pada gerbang logika AND, simbol yang menandakan operasi gerbang logika AND adalah tanda titik (.) atau bisa juga dengan tanpa tanda titik, contohnya seperti Z = X.Y atau Z = XY.

Perhatikan tabel kebenaran gerbang AND. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang AND akan menghasilkan output (keluaran) logika 1 bila semua variabel input (masukan) bernilai logika 1" sebalikanya "Gerbang AND akan menghasilkan keluaran logika 0 bila salah satu masukannya merupakan logika 0"

Jenis Gerbang Logika AND

Adapun gerbang logika AND terdiri dari gerbang logika AND 2 input dan 3 input. Untuk memperjelas silahkan perhatikan gambar berikut.




Berdasarkan ekspresi Boolean untuk fungsi logika AND didefinisikan sebagai (.) yang mana merupakan operasi bilangan biner, sehingga gerbang AND dapat diturunkan secara bersama-sama untuk membentuk sejumlah input.

Tetapi mengingat bahwa IC gerbang AND yang tersedia dipasaran hanya terdiri dari input 2, 3, atau 4. maka diperlukan input tambahan , sehingga gerbang AND standar perlu diturunkan bersama sehingga mendapatkan nilai input yang diperlukan, sebagai contoh

Gerbang AND Multi Input



Berdasarkan Gerbang AND 6 input diatas maka ekspresi Boolean yaitu :

Q = (A.B).(C.D).(E.F)


11. Gerbang logika Not

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.



Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1

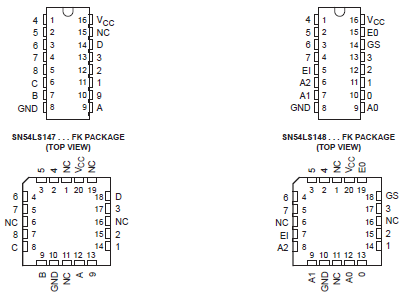

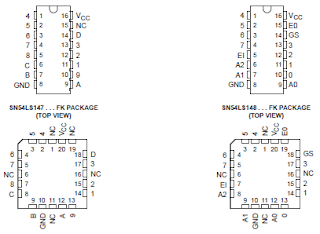

12. IC74HC147
merupakan sebuah encoder yang merubah desimal ke biner.SN74147 merupakan sebuah pengubah 9-line decimal ke 4-bit kode BCD (Priority Encoding). Encoder ini memiliki sejumlah 9-line input dan 4-line output, salah satu diantara input yang diaktifkan akan menghasilkan kode output BCD 4-bit bergantung input mana yang diaktifkan. MSI 54/74147 memiliki input dan output aktif “rendah” (low) seperti yang diberikan data sheet IC pada tabel : 1. Sebagai contoh, seperti yang diperlihatkan pada gambar : 1a, apabila input-1 yang diaktifkan (aktif low), maka output encoder akan memberikan data-data output : A = “0” (low)  dan B = C = D = “1” (high). Dan apabila input-9 diaktifkan (aktif low), maka output encoder akan memberikan data-data output : A =  D = “0” (low)  dan B = C = “1” (high) dst.  Dan gambar : 6.1b menunjukan hubungan fungsi kaki-kaki dari SN74147.

Tabel kebenaran:




Aplikasi SN74LS147

Apabila dari gambar : 1a, input-input decimal akan ditampilkan kembali dalam bentuk decimal melalui piranti 7-segment, maka hanya ditambahkan beberapa piranti tambahan yakni decoder driver (SN74LS47) ke tampilan 7-segment (jenis common Anoda), namun output LS74LS147 diubah terlebih dahulu melalui pembalik (inverter SN74LS04) agar dapat mensuport piranti SN74LS47 seperti ditunjukkan dalam gambar : 2 berikut ini.

Tabel fungsi:



13. IC74151




merupakan multiplexer dengan 2 output


logic diagram:

Tabel fungsi:

14. IC 74LS139



pinout:
spesifikasi:

  • Technology Family: LS
  • Rating: Catalog
  • Supply voltage: 4.75V to 5.5V
  • Frequency at nominal voltage: 35 MHz
  • Typical propagation delay: 21nS
  • Low power consumption: 32mW
  • Operating temperature: 0ºC to 70ºC
  • ESD protection
  • Balanced propagation delays
  • Designed specifically for high speed
  • IOL (Max): 8mA
  • IOH (Max): -0.4mA
  • Bits (#): 4
  • Channels (#): 2
  • Configuration: 2:4
  • Product type: Standard
pin konfigurasi:

4. Prosedur Percobaan [KEMBALI]

A. Prinsip Kerja


Ketika siang hari suhu melebihi atau =36 derajat celcius LM35 akan mendeteksi suhu sehingga tegangan outputnya cukup rendah yang menyebabkan tegangan di kaki inverting lebih rendah dari pada kaki non inverting yang menyebakan tegangan di kaki base transistor  cukup mengaktifkan transistor. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhubung yang menyebabkan motor akan menyiram tanah kebun.

Ketika hujan, rain sensor akan mendeteksi hujan tersebut. arus mengalir ke kaki base transistor yang menyebabkan kaki collector dan emitor pada transistor aktif(self bias). hal ini menyebabkan relay kontak 1 aktif, maka switch akan bergeser sehingga rangkaian output terhubung yang menyebabkan motor akan berputa membuka atap perkebunan. Sedangkan apabila hujan sudah berhenti arus pada kaki base transistor akan mati yang menyebabkan relay kontak 1 mati dan relay kontak 2 hidup yang disupply dari baterai yang tehubung ke motor sehingga motor akan menutup atap perkebunan.

Apabila hewan masuk ke daerah perkebunan dengan berat lebih atau =45 load cell sensor akan mendeteksi berat hewansehingga tegangan outputnya cukup rendah yang menyebabkan tegangan di kaki inverting lebih rendah dari pada kaki non inverting yang menyebakan tegangan di kaki base transistor  cukup mengaktifkan transistor. Ketika transistor aktif, maka kaki collector dan emitor akan terhubung sehingga adanya tegangan yang mengalir dari supply, menuju relay, menuju collector lalu emittor dan diteruskan ke ground yang menyebabkan relay aktif. ketika relay aktif, maka switch akan bergeser sehingga rangkaian output akan terhubung yang menyebabkan buzzer dan lampu kuning akan menyala. sedangkan, bila sekelompok hewan datang vibration sensor akan mendeteksi getaran yang menyebabkan lampu merah menyala.

B. Video



5. Link download [KEMBALI]

  • Download file HTML disini
  • Download rangkaian disini
  • Download video disini
  • Download library proteus disini
  • Download datasheet sensor LM35 disini
  • Download datasheet Load cell sensor disini
  • Download datasheet Rain sensor disini
  • Download datasheet Vibration sensor disini
  • Download datasheet Op-Amp disini
  • Download datasheet relay disini
  • Download datasheet transistor NPN disini
  • Download datasheet Dioda disini
  • Download datasheet resistor disini
  • Download datasheet And Gate disini
  • Download datasheet Not Gate disini
  • Download datasheet IC 74LS139 disini
  • Download datasheet IC 74HC147 disini
  • Download datasheet IC 7451 disini
