Soal Multiple Choice

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Design Operation

2.Common-Base Configuration

3. Effect of The Source Impedance

4. Constant-Gain Multiplier

5.Phase-Shift Oscillator

6. Silicon-Controlled Switch

1. Design Operation [Kembali]

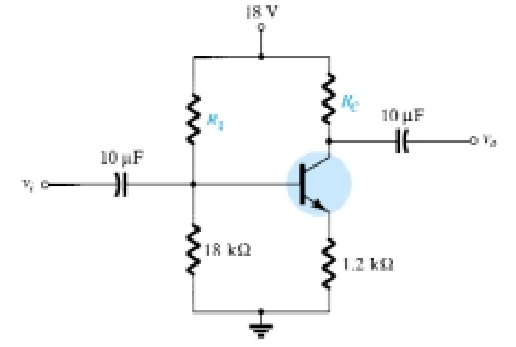

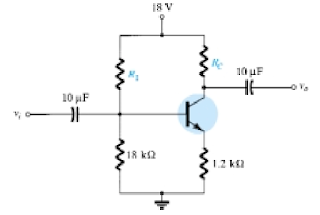

1. Tentukan nilai dari R1 dan RC apabila  ICQ = 2 mA dan VCEQ = 10 V

Pilihlah:

a. 85,25; 3,0

b. 86,0; 2,5

c. 86,52; 2,8

d. 87,53; 3,8
e. 88,25; 3,8

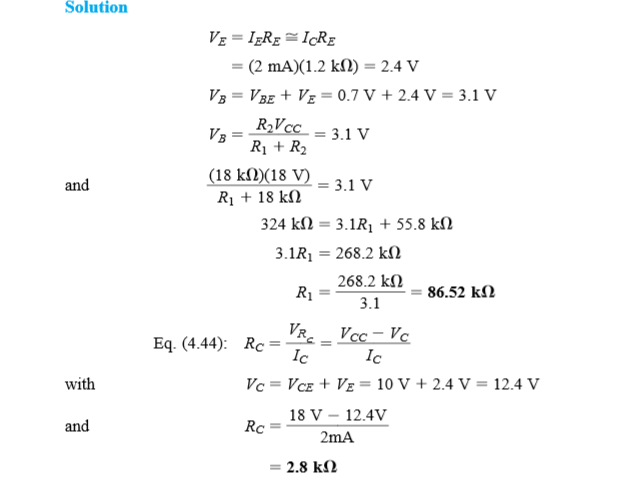

Jawaban: C

2.  Tentukan RC, RE, dan RB apabila  ICQ= 1/2ICsat, ICsat= 8 mA, VC = 18 V, and  Beta = 110

Pilihlah:

a. 2,5; 1; 639,8

b. 3.0; 1; 639,8

c. 2,5; 2; 639,8

d. 3; 1; 700,0
e. 3,0; 2; 649,8

Jawaban: A

3. Tentukan nilai RE, RC, dan VB yang ditujukan oleh gambar berikut:

Pilihlah:
a. 100; 1; 2,7
b. 200; 2; 3,0
c. 100; 1; 3,0
d. 200; 1; 2,7
e. 100; 2; 3,0

Jawaban: D



2. Common-Base Configuration [Kembali]

1.  Tentukan nilai dari re

Pilihlah:

a. 10

b. 20

c. 30

d. 25

e. 50

Jawaban: B

2.  Tentukan nilai dari Zi dan Zo

Pilihlah:

a. 20,0; 5

b. 19,61; 5

c. 19,51; 5

d. 19,20; 5

e. 19,21; 5

Jawaban: B



3.  Tentukan nilai dari Av dan  Ai.

Pilihlah:

a. 250; -2

b. 250; -1

c. 300; -1

d. 250; -3

e. 300; -2

Jawaban: B

3. Effect of The Source Impedance [Kembali]

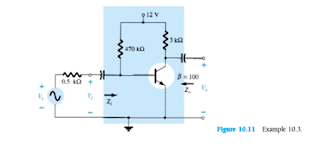

1. Tentukan gain tegangan Avs= Vo/Vs. Apa persen dari sinyal yang diterapkan muncul di terminal input amplifier?

pilihlah:

a. Sekitar 68,2% dari sinyal yang tersedia mencapai amplifier dan 31,8% hilang di seluruh perlawanan internal dari sumber

b. Sekitar 100% dari sinyal yang tersedia mencapai amplifier.

c. Tidak ada nilai input pada rangkaian

d. Sekitar 50% dari sinyal yang tersedia mencapai amplifier dan 50% hilang di seluruh perlawanan internal dari sumber

Jawaban: A

2. Tentukan gain tegangan Avs =Vo/Vs menggunakan model Re.

Pilihlah:

a. -200

b. -190,96

c. 100

d. -100

e. 190,96

Jawaban: B

Mengganti model re akan menghasilkan rangkaian ekuivalen dari gambar 10.13. Pemecahan untuk Vo



3. Manakah rangkaian yang menunjukkan penggantian rangkaian re ekuivalen untuk fixed-bias transistor amplifier pada gambar 10.11?

 a.



b.

c.

d.

e.

Jawaban: A

4.Constant-Gain Multiplier [Kembali]

1.Inverting

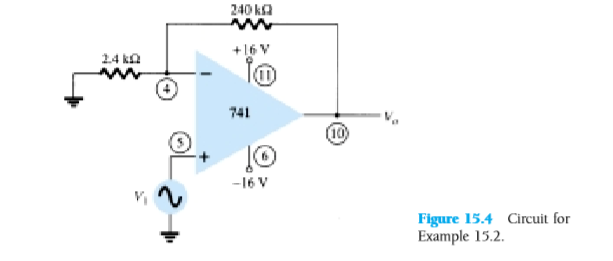

   Tentukan tegangan keluaran untuk rangkaian  dengan masukan sinusoidal 2,5 mV.

Pilihlah :

a. 0,5 V

b. -0,5 V

c. 0,25 V

d. -0,25 V

e. 0,75 V

Jawaban: D

2. Non Inverting

    Hitung tegangan keluaran dari sirkuit untuk input 0,00012 V.

Pilihlah:

a.10 mV

b.12,12 mV

c. 15 mV

d. 100 V

e. 15,12 mV

Jawaban: B

3. Multiple-Stage Gains

   Hitung tegangan keluaran dengan menggunakan rangkaian untuk resistor komponen nilai RF= 470 k ohm, R1= 4,3 k ohm, R2= 33 k ohm, dan R3= 33 k ohm untuk input 80 mikro V

Pilihlah:

a. 2 V

b. 1 V

c. 1,78 V

d. 1,5 V

e. 2,68 V

Jawaban: C

5. Phase-Shift Oscillator [Kembali]

1. Manakah rangkaian yang menggunakan FET version?
a.

b.

c.

d.

e.



Jawaban: A

2. Manakah rangkaian BJT version?

a.

b.

c.

d.

e.



Jawaban: C

3. Manakah rangkaian IC Phase-Shift Oscillator?
a.

b.

c.

d.

e.



Jawaban: B

6. Silicon-Controlled Switch [Kembali]
