 SUB CHAPTER 8.4 RANGKUMAN


Rangkuman

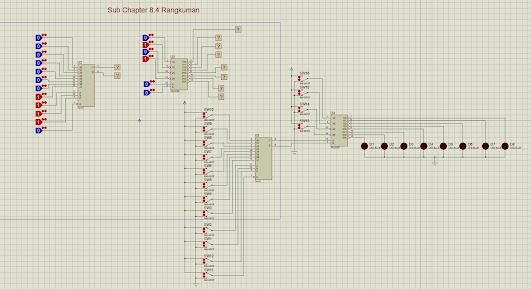

Simulasi Rangkaian Mux-demux dan Demuxtiplexer


1. Tujuan[back]

a. Mengetahui prinsip kerja IC TTL

b. Mengetahui Simulasi rangkaian dengan proteus

c. Mengetahui tabel kebenaran dari jenis IC yang digunakan

d. mengetahui prinsip kerja IC 74LS151 dan 74LS155

2. Alat dan Bahan [back]


ALAT


OSCILOSCOPE


GENERATOR
POWER SUPPLY
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.




BAHAN
Resistor
Resistor merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur besarnya arus yang mengalir dalam rangkaian.

Spesifikasi Resistor yang digunakan:

Resistor 10k

Resistor 2k

Data sheet resistor:


Battery
NAND GATE
AND GATE
Gerbang Logika OR (IC 7432)

Gerbang OR atau disebut juga "OR GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Meskipun memiliki pengertian yang sama dengan gerbang OR tapi memiliki perbedaan pada simbol dan tabel kebenaran.

Konfigurasi pin IC 7432:

Gerbang Logika XOR ( IC 4030)
Gerbang logika XOR adalah singkatan dari EXclusive OR gate yang outputnya hanya akan bernilai logika 1 jika salah satu input X atau Y dalam keadaan bernilai logika 1, ketika semua inputnya dalam keadaan logika 0 atau dalam keadaan logika 1 maka output akan tetap logika 0.

 Konfigurasi pin IC 4030:
DataSheet IC 4030
Logic State

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan  input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Lampu
Lampu adalah sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya.
Spesifikasi lampu yang digunakan : 12 V


3.Dasar Teori [back]

Multiplexer/Demultiplexer IC 4052

  IC CD4052 adalah IC Multiplexer dan Demultiplexer tegangan tinggi berbasis CMOS. IC umumnya digunakan dalam rangkaian di mana MUX 4: 1 atau DEMUX 1: 4 diperlukan dalam Desain rangkaian Logika yang Dapat Diprogram. Ini dapat menangani tegangan analog dan digital sehingga dapat digunakan dalam konverter Analog ke Digital dan Digital ke Analog.

CD4052 as 4:1 Multiplexer:

    CD4052 dapat digunakan sebagai Multiplexer 4:1, yaitu dapat mengambil input dari 4-channel dan mengubahnya menjadi output saluran tunggal berdasarkan pin pilihan saluran. Dalam kasus kami empat saluran Input adalah X0Y0, X1Y1, X2Y2 dan X3 dan Y3 dan saluran output tunggal adalah X,Y. Output pada saluran tunggal ditentukan berdasarkan pin pilih saluran A dan B. Keadaan pin pilih dan pemilihan saluran ditunjukkan pada tabel di bawah ini:

A

B

Channel Selected

0

0

Channel 0

1

0

Channel 1

0

1

Channel 2

1

1

Channel 3

 The complete working of a 4:1 MUX using the CD4052 simulation is shown in the video below, the image here shows a snapshot of it.

CD4052 Multiplexer Circuit Diagram

Seperti yang Anda lihat pada gambar di atas, pin pemilihan saluran masing-masing adalah 1 dan 0 untuk A dan B. Artinya Saluran 1 yaitu X1 dan Y1 dipilih. Jadi input yang diberikan ke X1 dan Y1 direfleksikan pada pin X dan Y.


CD4052 as 1:4 Demultiplexer:

    CD4052 dapat digunakan sebagai Demultiplexer 1:4 juga, yaitu dapat mengambil satu input dan menyediakan salah satu dari 4 saluran keluaran berdasarkan pin pilih saluran. Di sini pin input akan menjadi X dan Y. Pin output dapat berupa X0,Y0 atau X1,Y1 atau X2,Y2 atau X3,Y3 berdasarkan nilai yang ditetapkan pada pin A dan B. Kami telah membahas cara memilih saluran menggunakan pin A dan B pada tabel di atas.

CD4052 Demultiplexer Circuit Diagram

    Gambar di atas menunjukkan simulasi CD4052 dalam rangkaian demultiplexer, cara kerja lengkapnya dapat ditemukan di video yang ditautkan di bawah ini. Seperti yang Anda lihat di sini, saluran 2 dipilih dengan menjadikan A sebagai 0 dan B sebagai 1. Dan karenanya input yang diberikan ke pin X dan Y direfleksikan pada pin saluran 2 X2 dan Y2


Fungsi MUX

1.      Sistem Komunikasi

Penggunaan komponen ini memungkinkan digunakannya sistem komunikasi, seperti stasiun Tributary, Relay, dan sistem transmisi, sehingga menjadi lebih cepat dan efisien. Tidak hanya itu, proses transmisi berbagai jenis data seperti audio dan video dapat digunakan bersamaan.

2.      Jaringan Telepon

Sinyal radio yang berasal dari berbagai perangkat akan diintegrasikan ke dalam satu jalur menggunakan multiplexer, kemudian signal tersebut diteruskan ke perangkat tujuan Anda.

3.      Hard Drive Komputer

Penggunaan multiplexer bertujuan untuk mengurangi jalur yang terhubung langsung dengan hard drive dengan komponen lain dalam komputer, agar penyimpanan bisa dilakukan dengan maksimal dan minim kesalahan.

4.      Transmisi Sistem Komputer Satelit

Mux juga digunakan untuk mentransmisikan data dari komputer satelit ke sistem di bumi menggunakan satelit GPS.

IC 74155 (DeMux)
Demultiplexer  adalah perangkat yang mengambil  sinyal input yang tunggal yang memilih salah satu dari banyak output yang di data baris yang berhubungan ke input tunggal multimplexer. Satu multiplexer yang banyak dipakai dengan demultiplexer untuk melengkapkan dan  di ujung penerima. Bentuk multiplexer elektronik yang bisa dianggap sebagai beberapa masukan tunggal output switch yang demultiplexer sebagai bentuk masukan tunggak , ganda output switch .

IC 74150 (Mux)

74150 data selector multiplexer pin configuration

IC 74150 merupakan IC multiplexser yang memiliki satu buah data selektor dengan 16 saluran masukan (D0 – D15) dan memiliki satu saluran keluaran (W).

74150 multiplexer truth table for data selector

Pada tabel kebenaran dapat dilihat bahwa:

1.  Jika pin Enable diberi logika HIGH, maka apapun masukan dan apapun keadaan pin Select maka keluaran akan selalu berlogika LOW.

2.  Jika pin Enable diberi logika LOW dan pin Select juga diberi logika LOW, maka akan ada salah satu masukan yang di salurkan ke keluaran.

3.  Logika keluaran pada pin W adalah kebalikan dari logika masukan.

Fungsi Demultiplexer

Seperti yang sudah Anda ketahui, bahwa Demultiplexer memiliki satu jalur transisi input dan beberapa jalur output. Jalur output tersebut biasanya langsung terhubung dengan komponen penting dalam komputer.


Dapat disimpulkan bahwa, data berbentuk seri yang berasal dari mux akan dikonstruksi ulang menjadi berbentuk paralel. Kemudian, perintah atau data tersebut diteruskan pada perangkat yang bersangkutan.


Berikut ini merupakan aplikasi dari demultiplexer:

· Sistem Komunikasi

Demultiplexer menerima data dari multiplexer dan mengubahnya menjadi bentuk semula untuk kemudian diteruskan ke komponen komputer yang bersangkutan. Contohnya adalah video, data berupa gambar akan dikirimkan ke monitor, sedangkan suara akan diteruskan ke pengeras suara.

· Arithmetic Logic Unit (ALU)

ALU merupakan microprocessor yang berfungsi untuk melakukan perhitungan. Pada bagian ini, demultiplexer menyimpan output dari ALU ke unit penyimpanan atau register.

A.      74LS151 Multiplexer

Simbol Di Proteus :

        Diagram Koneksi:


Rangkaian Dalam




Tabel Kebenaran





B. 74LS155

Simbol Di Proteus

Rangkaian dalam:


Tabel Kebenaran:









  Multiplexer adalah suatu perangkat yang dapat menerima beberapa input data dan hanya satu diantara input yang akan dilewat ke output pada suatu waktu. pada rangkaian ini multiplexer yang digunakan adalah IC TTL dengan nama 74LS151 yang mempunyai tabel kebenaran :
jadi output dari multiplexer ini akan berubah-ubah tergantung pada inputnya sesuai dengan tabel diatas.
Demultiplexer adalah suatu perangkat yang dapat menerima hanya satu input data dan melewatkan ke salah satu diantara beberapa output seperti gambar. pada rangkaian ini multiplexer yang digunakan adalah IC TTL dengan nama 74LS155 yang mempunyai tabel kebenaran :
jadi output dari multiplexer ini akan berubah-ubah tergantung pada inputnya sesuai dengan tabel diatas. dimana outputnya lebih banyak daripada inputnya


6.Video Simulasi [back]




7. Link Download [back]

Download video di sini
Download file rangkaian di sini
Download Datasheet multiplexer 74151 di sini
Download Datasheet demultiplexer 74ls155 di sini
Download HTML di sini

Download Rain sensor disini
Download Library Rain sensor disini
Download Touch sensor disini
Download Datasheet Rain sensor disini
Download Data Sheet Diode disini
Download Data Sheet OP AMP disini
Download Data Sheet Resistor disini
Download Data Sheet Relay disini
Download Data SheetTransistor BC547 disini
Data Sheet IC 74193 disini
Data Sheet Gerbang XOR (IC 4030) disini
Data Sheet Gerbang OR(IC 7432) disini
Download Data Sheet Motor DC disini
Download Data Decoder (IC7447) disini
Download Data Sheet 7 Segment disini
Datasheet NAND gate disini
Datasheet NOR gate disini
Datasheet XOR gate disini
Datasheet XNOR gate disini
Dataheet AND gate disini
Datasheet OR gate disini
