Laporan Akhir (Percobaan 1) Modul 1

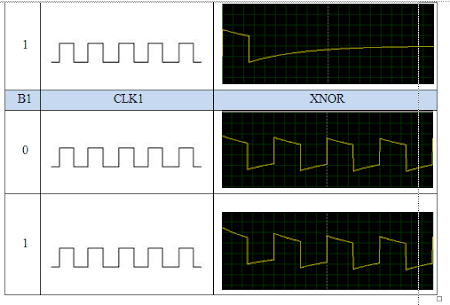

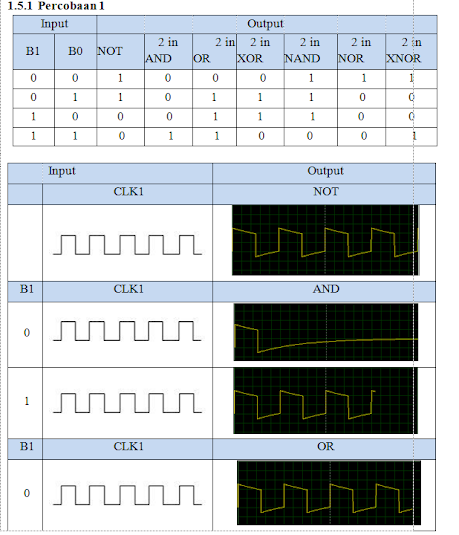

1. Jurnal [kembali]





2. Gambar Rangkaian Simulasi [kembali]





3. Video simulasi [kembali]





4.  Analisa [kembali]

       1.     Bandingkan hasil percobaan dengan tabel kebenaran masing masing gerbang logika

Jawab:

Data yang di dapat dari pratikum yang dilakukan ketika input B0 dan B1 berlogika 0 0, 0 1, 1 0,1 1. Data tersebut dapat kita bandingkan dengan beberapa gerbang logika diantara nya:

·       Gerbang NOT

Ketika percobaan dilakukan pada rangkaian ketika kita memberi input berlogika 0 maka output yang keluar oleh gerbang NOT berlogika 1. Sedangkan, ketika input yang diberikan berlogika 1 maka output yang dihasilkan oleh gerbang NOT berlogika 0. Hal ini sesuai dengan tabel kebenaran dimana sifat gerbang NOT merupakan gerbang inverter atau sering disebut juga gerbang pembalik.


·       Gerbang AND

Ketika percobaan dilakukan pada rangkaian gerbang AND. Output gerbang AND akan berlogika 1 apabila input pada B0 dan B1 sama sama memiliki logika 1. Akan tetapi, apabila B0 dan B1 sama sama berlogika 0 atau berlogika 0 tidak secara bersamaan maka outputnya akan berlogika 0. Hal ini sama halnya dengan tabel kebenaran.

·       Gerbang OR

Percobaan yang dilakukan pada gerbang OR hampir sama prinsipnya gerbang AND hanya saja bila input B0 dan B1 sama sama berlogika 0 maka output pada gerbang OR berlogika 0. Sedangkan, apabila B0 dan B1 inputnya sama sama berlogika 1 atau inputnya berlogika 1 secara tidak bersamaan maka output yang dihasilkan berlogika 1. Hal ini sesuai dengan tabel kebenaran gerbang AND.

·       Gerbang XOR

Output pada gerbang XOR akan berlogika 1  apabila inputnya berlogika 1 0 atau 0 1 atau 1 secara tidak bersamaan. Akan  tetapi, apabila input B0 dan B1 sama sama berlogika 0 atau 1 maka outpunya berlogika 0. Hal ini sesuai dengan tabel kebenaran gerbang XOR.

·       Gerbang NAND

Output gerbang NAND akan berlogika 0 apabila input B0 dan B1 sama sama berlogika 1. Akan tetapi, apabila input pada gerbang logika NAND sama sama berlogika 0 atau berlogika 0 secara tidak bersamaan maka ouput yang dihasilkan akan berlogika 1. Hal ini sesuai dengan tabel kebenaran pada gerbang NAND.

·       Gerbang NOR

Output yang dihasilkan pada gerbang NOR prinsipnya hampir sama dengan gerbang NAND. Ketika input B0 dan B1 sama sama berlogika 0 maka outputnya akan berlogika 1. Sedangkan apabila B0 dan B1 sama sama berlogika 1 atau berlogika 1 secra tidak bersamaan maka output yang dihasilkan akan berlogika 0. Hal ini sesui dengan tabel kebenaran gerbang NOR.

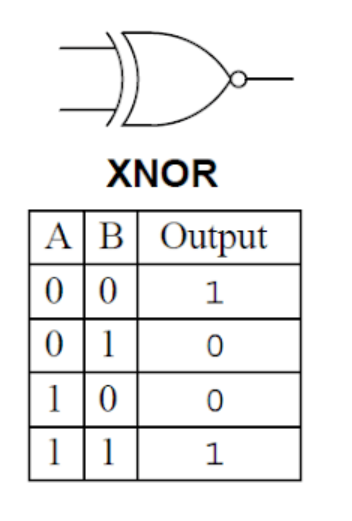

·       Gerbang XNOR

Output pada gerbang XNOR akan berlogika 1 apabila B0 dan B1 nya sama sama berlogika 1 atau berlogika 0. Sedangkan bila B0 dan B1 berlogika 1 0 atau 01 maka output yang dihasilkan akan berlogika 0. Hal ini sesuai dengan tabel kebenaran pada gerbang XNOR.



      2.     Bagaimana jika B0 dan B1 sama sama diberi logika 1, apa yang terjadi pada rangkaian?

 Jawab:

Pada rangkaian gerbang NOT, XOR, NAND, dan NOR akan berlogika 0 sedangkan, pada  gerbang AND, OR, dan XNOR akan berlogika 1 sesuai dengan tabel kebenaran.



5. Link Download [kembali]

    File Html (disini)

    File Rangkaian (disini)

    Video Simulasi (disini)
