Laporan Akhir (Percobaan 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Analisa

5. Link Download



1.    Jurnal [kembali]

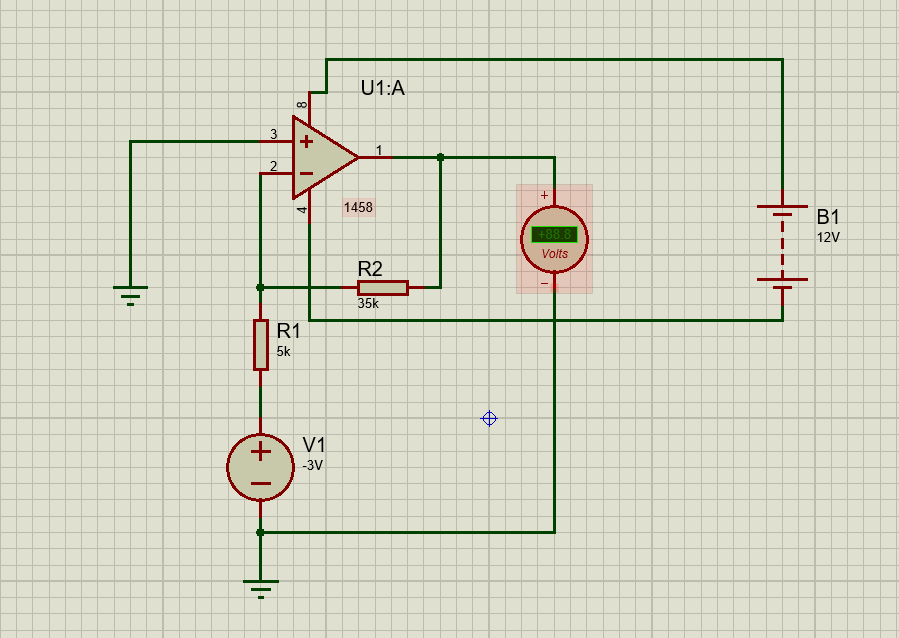

2.    Gambar Rangkaian Simulasi [kembali]







3.    Video Simulasi [kembali]



         Prinsip kerja dari rangkain ini adalah hasil output dari amplifier ini akan memiliki polaritas yang berlawanan 180 dengan polaritas sumber inputanya. Ketika sumber yang diinputkan berpolaritas positif maka outputnya akan berpolaritas negatif begitu juga sebaliknya. Kemudian untuk komponen sumber tegangan input akan terhubung kekaki inverting pada op-amp. Untuk menentukan besar penguatanya dapat diketahui menggunakan (R1+R2)/R1. Kemudian banyaknya penguatan tersebut dikalikan dengan besarnya nilai sumber sehingga didapatkan hasil akhir. Untuk hasil outputnya didapatkan tergantung pada sumber yang diberikan.



4.    Analisa [kembali]



     1.     Apa pengaruh Vsat (baterai) pada rangkaian! Jelaskan

Jawab :

Dari gambar diatas apabila baterai dihilangkan outputnya tidak berubah walaupun tegangan pada sumber diubah ubah hanya saja pada rangkaian diatas tidak memiliki V satu rasi.



     2.     Jika baterai dihilangkan apa yang akan terjadi?

Jawab:

Walaupun baterai dihilangkan pada rangkaian, penguat inverting ini tidak mengalami perubahan nilai outputnya. Baik ada batrei maupun tidak nilai outputnya tetap sama.  Nilai output akan mengalami perubahan bergantung pada sumber, R input , dan R feedback yang diubah ubah.



    3.     Jelaskan turunan rumus amplifier inverting!

Jawab :

Didapatkan untuk rumus pokoknya:



Jika arus kita misalkan i = 0 maka,

Kemudian subtitusi persamaan 2 dan 3 sehingga didapatkan rumus yaitu:

     4.     Jelaskan percobaan pada penambahan resistor pada Vin!

Jawab:



Apabila resistor ditambahkan pada Vinput sebesar 10k maka outputnya akan berkurang karena pada dasarnya apabila suatu rangkaian memiliki resistor yang besar atau memiliki banyak resistor maka output yang dihasilkan pada rangkaian semakin kecil. Untuk Rinput yaitu R1+R3 dan untuk rumus penguatnya (R1+R3)+R2/(R1+R3).





5.    Link download [kembali]



File Html – download

File Rangkaian – download

Video Simulasi - download
