Tugas Pendahuluan

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian simulai

3.Video Tutorial

4. Prinsip Kerja

5. Link Download

1. Kondisi [Kembali]

Kondisi yang digunakan Percobaan 3 No 4 Buatlah rangkaian seperti gambar percobaan 3.a, ganti probe menjadi led biasa.

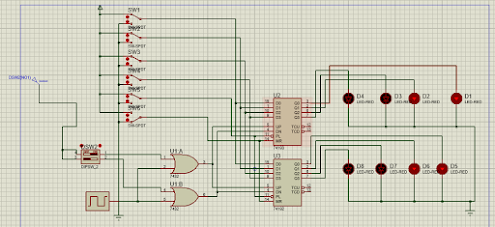

2. Gambar Rangkaian Simulasi [Kembali]



3. Video Simulasi [Kembali]



4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan 3 kondisi 4, dimana pada percobaan 3a, diode diganti dengan led biasa. Pada rangkaian Synchronous Binary Counter digunakan untuk menghitung atau mencacach bilangan input pulsa dari sumber eksternal yang nantinya dinyatakan dengan bilangan biner. IC tipe 74192 adalah IC up/down counter yang mencacah dari nilai 0000 sampai dengan 1001 biner atau 0 sampai dengan 9 untuk desimal dan IC tipe 74193 adalah IC up/down counter yang mencacah dari nilai 0000 sampai dengan 1111 biner atau 0 sampai dengan 15 untuk desimal.Vcc atau sumber DC mengalirkan arus ke 6 switch spdt dan switch berkaki dua. Pada switch 1,2,3,4 switch spdt akan terhubung ke D0, D1, D2, dan D3 pada masing masing IC74193 dan IC74192. Pada switch 5 akan terhubung ke kaki PL (preset) dan pada switch 6 akan terhubung ke MR (clear) pada masing masing IC. Pada switch 2 kaki pada kaki 1 akan terhubung ke kaki 1 gerbang logika OR U1:A dan Pada switch 2 gerbang pada kaki 2 akan terhubung ke kaki 3 pada gerbang logika OR U1:B. Lalu clock akan terhubung ke kaki 2 U1:A dan ke kaki 5 U1:B. Output dari Gerbang logika U1:A akan terhubung ke input UP IC74193 dan IC74192 yang berfungsi sebagai counter up(naik).  Output dari gerbang logika U1:B akan terhubung ke input down(turun) pada IC74193 dan IC74192 yang berfungsi sebagai counter down (turun). Kemudian dari kaki Q0, Q1, Q2, dan Q3 IC 74193 dan IC 74192 akan terhubung ke masing-masing LED D1,D2,D3,D4,D5,D6,D7 dan D8 lalu terhubung ke ground. Ketika rangkaian di jalankan LED pada IC tipe 72193 akan menyala dan mencacah dari nilai 0000 hingga 1111 dan kemudian kembali secara looping atau berulang ulang. Sedangkan LED pada IC tipe 72192 akan menyala dan mencacah dari nilai 0000 hingga 1001 dan kemudian kembali secara looping atau beulang ulang.



5. Link Download [Kembali]

File HTML (disini)
File Rangkaian Simulasi (disini)
Video Simulasi (disini)
Datasheet IC 74193N & 74192N (disini)
